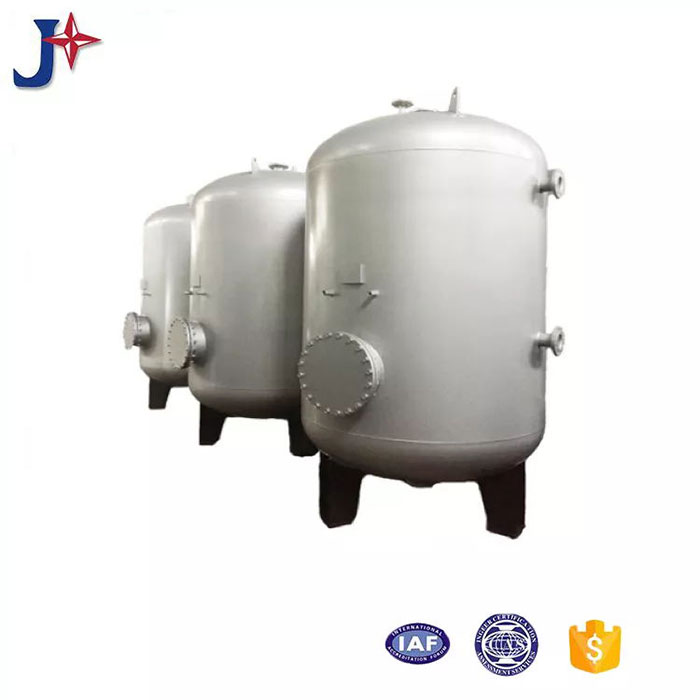

Объемные теплообменники серий JXRV-03, JXRV-04 — это новые запатентованные теплообменники, импортированные из профессиональных архитектурно-проектных институтов. Применяется для систем водяного отопления общепромышленных и гражданских зданий, теплоносителем является пар или высокотемпературная горячая вода (вид теплоносителя указывается при выборе конструкции).
Характеристики следующие:
1. Принять теплообменную балку малого диаметра и вторичный теплообмен теплоносителя;
2. В резервуаре установлены дополнительные устройства отклонения и блокировки потока, позволяющие значительно улучшить коэффициент теплопередачи;
3. Использование новых пучков теплообменных трубок, многопроцессорность, высокая степень использования теплоносителя и энергосбережение;
4. Перепад температуры теплоносителя большой, в 1,2-2 раза выше, чем у аналогичных стандартных баков;
5. Площадь холодной воды небольшая, а коэффициент использования объема достигает 90%.
Инструкции по проектированию
1. Температура на выходе горячей воды не должна быть выше 75 ℃. При фактическом использовании, чтобы замедлить образование накипи, температуру нагретой воды следует поддерживать на уровне 50–60°C. Чтобы сделать работу более безопасной, на отводящей трубе теплоносителя необходимо установить задвижку-ловушку.
2. Материал: корпус может быть изготовлен из нержавеющей стали (SUS304, SUS316L, SUS2205) или облицовки из углеродистой стали SUS304, облицовки SUS316L из углеродистой стали, футеровки из углеродистой стали в соответствии с требованиями пользователя.
Внутренняя футеровка — SUS444, футеровка из углеродистой стали — медная; Материалы теплообменных U-образных трубок делятся на трубки из красной меди, трубки из нержавеющей стали SUS304 и трубки из нержавеющей стали SUS316.
3. В изделии JXRV-03 используются стальные седельные подшипники, обычно изготовленные из бетонных опор высотой H = 300 мм;
В RV-04 используется опора опорного типа, которая обычно представляет собой бетонную опору высотой H=200 мм.
4. Теплообменник должен быть оборудован предохранительными устройствами. При установке предохранительного клапана давление открытия предохранительного клапана не должно превышать расчетное давление (укажите при заказе предохранительного клапана), а установка и использование предохранительного клапана должны быть соблюдены.
Соблюдайте соответствующие национальные правила.
JXRV-03 Основные технические параметры горизонтального объемного теплообменника
 |
_1.5S | _3S | _5S | _8S | _10S | _15S | _1.5H | _3H | _5H | _8H | _10H | _15H | _15H |
| Насыщенный пар | Вода высокой/низкой температуры | ||||||||||||
| Объем (М3) | 1.5 | 3 | 5 | 8 | 10 | 15 | 1.5 | 3 | 5 | 8 | 10 | 15 | |
| Q(M3/H) | 1.5～3.4 | 3～6 | 5～10 | 8～10 | 10～18 | 15～24 | 1.5～2 | 2～4 | 4～6 | 7～9 | 9～11 | 13～17 | |
| Des.Pre (Mpa) |
Оболочка | 0.6/1.0/1.6 | 0.6/1.0/1.6 | ||||||||||
| Трубка | 0.4/0.6/1.0 | 0.4/0.6/1.0 | |||||||||||
| U Tube | OD*Стена толстая. (MM) |
Φ19×1.0 | Φ19×1.0 | ||||||||||
| Max.Leng. | 2200 | 2530 | 3300 | 3300 | 3510 | 4230 | 2200 | 2530 | 3300 | 3400 | 3510 | 4230 | |
| F(M2) | A | 5.23 | 7.5 | 13.26 | 19.2 | 22.4 | 33.4 | 6.2 | 15.2 | 20.1 | 27.7 | 34.8 | 44.9 |
| B | 3.86 | 4.5 | 9.83 | 14.3 | 18.7 | 23.9 | 4 | 12.4 | 16.4 | 22.3 | 27.2 | 34.4 | |
| C | 5.9 | 10.8 | 14.4 | 19.6 | |||||||||
JXRV-04 Основные технические параметры теплообменника вертикального объема
| 1 | V(M3) | Des. Pre. | φ(MM) | H(MM) | G(KG) | Теплообмен трубный пучок |
Q(M3/H) | ||||
| Ps | Pt | L(MM) | F(M2) | Saturated Steam |
70-80℃ water |
85-95℃ water |
|||||
| JXRV-04-1.5 | 1.5 | 0.6 | 0.4～1.6 | 1200 | 1848 | 789 | 1320 | 10.7 8.9 7.1 5.9 |
7.4 ～ 10.28 6.16 ～ 8.56 4.98 ～ 6.82 4.08 ～ 5.87 |
3.84 ～ 5.75 3.19 ～ 4.79 2.58 ～ 3.81 2.11 ～ 3.17 |
4.42 ～ 6.63 3.67 ～ 5.5 2.97 ～ 4.4 2.43 ～ 3.64 |
| 1 | 1856 | 895 | |||||||||
| 1.6 | 1894 | 895 | |||||||||
| JXRV-04-2 | 2 | 0.6 | 0.4～1.6 | 1200 | 2248 | 875 | 1320 | 10.7 8.9 7.1 5.9 |
7.4 ～ 10.28 6.16 ～ 8.56 4.98 ～ 6.82 4.08 ～ 5.87 |
3.84 ～ 5.75 3.19 ～ 4.79 2.58 ～ 3.81 2.11 ～ 3.17 |
4.42 ～ 6.63 3.67 ～ 5.5 2.97 ～ 4.4 2.43 ～ 3.64 |
| 1 | 2256 | 1006 | |||||||||
| 1.6 | 2294 | 1006 | |||||||||
| JXRV-04-2.5 | 2.5 | 0.6 | 0.4～1.6 | 1200 | 2698 | 962 | 1320 | 10.7 8.9 7.1 5.9 |
7.4 ～ 10.28 6.16 ～ 8.56 4.98 ～ 6.82 4.08 ～ 5.87 |
3.84 ～ 5.75 3.19 ～ 4.79 2.58 ～ 3.81 2.11 ～ 3.17 |
4.42 ～ 6.63 3.67 ～ 5.5 2.97 ～ 4.4 2.43 ～ 3.64 |
| 1 | 2706 | 1117 | |||||||||
| 1.6 | 2744 | 1117 | |||||||||
| JXRV-04-3 | 3 | 0.6 | 0.4～1.6 | 1200 | 3148 | 1048 | 1320 | 10.7 8.9 7.1 5.9 |
7.4 ～ 10.28 6.16 ～ 8.56 4.98 ～ 6.82 4.08 ～ 5.87 |
3.84 ～ 5.75 3.19 ～ 4.79 2.58 ～ 3.81 2.11 ～ 3.17 |
4.42 ～ 6.63 3.67 ～ 5.5 2.97 ～ 4.4 2.43 ～ 3.64 |
| 1 | 3156 | 1226 | |||||||||
| 1.6 | 3194 | 1226 | |||||||||
| JXRV-04-3.5 | 3.5 | 0.6 | 0.4～1.6 | 1600 | 2365 | 1310 | 1720 | 13.1 10.9 8.8 7.3 |
10.3 ～ 14.4 8.6 ～ 12 6.95 ～ 9.68 5.76 ～ 8.03 |
4.7 ～ 7.04 3.9 ～ 5.86 3.15 ～ 4.73 2.62 ～ 3.92 |
5.41 ～ 8.11 4.49 ～ 6.73 3.63 ～ 5.44 3.01 ～ 4.52 |
| 1 | 2403 | 1310 | |||||||||
| 1.6 | 2411 | 1498 | |||||||||
| JXRV-04-4 | 4 | 0.6 | 0.4～1.6 | 1600 | 2615 | 1383 | 1720 | 13.1 10.9 8.8 7.3 |
10.3 ～ 14.4 8.6 ～ 12 6.95 ～ 9.68 5.76 ～ 8.03 |
4.7 ～ 7.04 3.9 ～ 5.86 3.15 ～ 4.73 2.62 ～ 3.92 |
5.41 ～ 8.11 4.49 ～ 6.73 3.63 ～ 5.44 3.01 ～ 4.52 |
| 1 | 2653 | 1383 | |||||||||
| 1.6 | 2661 | 1586 | |||||||||
| JXRV-04-4.5 | 4.5 | 0.6 | 0.4～1.6 | 1600 | 2815 | 1491 | 1720 | 13.1 10.9 8.8 7.3 |
10.3 ～ 14.4 8.6 ～ 12 6.95 ～ 9.68 5.76 ～ 8.03 |
4.7 ～ 7.04 3.9 ～ 5.86 3.15 ～ 4.73 2.62 ～ 3.92 |
5.41 ～ 8.11 4.49 ～ 6.73 3.63 ～ 5.44 3.01 ～ 4.52 |
| 1 | 2853 | 1491 | |||||||||
| 1.6 | 2861 | 1718 | |||||||||
| JXRV-04-5 | 5 | 0.6 | 0.4～1.6 | 1600 | 3215 | 1546 | 1720 | 13.1 10.9 8.8 7.3 |
10.3 ～ 14.4 8.6 ～ 12 6.95 ～ 9.68 5.76 ～ 8.03 |
4.7 ～ 7.04 3.9 ～ 5.86 3.15 ～ 4.73 2.62 ～ 3.92 |
5.41 ～ 8.11 4.49 ～ 6.73 3.63 ～ 5.44 3.01 ～ 4.52 |
| 1 | 3253 | 1546 | |||||||||
| 1.6 | 3261 | 1785 | |||||||||
| JXRV-04-5.5 | 5.5 | 0.6 | 0.4～1.6 | 1800 | 2893 | 1763 | 1920 | 19.7 16 11.8 9.2 |
15.52 ～ 21.1 12.6 ～ 17.6 9.3 ～ 12.9 7.3 ～ 10.1 |
7.1 ～ 10.6 5.7 ～ 8.6 4.2 ～ 6.3 3.3 ～ 5 |
8.8 ～ 13.2 6.6 ～ 9.6 4.9 ～ 7.3 3.8 ～ 5.7 |
| 1 | 2931 | 1763 | |||||||||
| 1.6 | 2943 | 2016 | |||||||||
| JXRV-04-6 | 6 | 0.6 | 0.4～1.6 | 1800 | 3093 | 1946 | 1920 | 19.7 16 11.8 9.2 |
15.52 ～ 21.1 12.6 ～ 17.6 9.3 ～ 12.9 7.3 ～ 10.1 |
7.1 ～ 10.6 5.7 ～ 8.6 4.2 ～ 6.3 3.3 ～ 5 |
8.8 ～ 13.2 6.6 ～ 9.6 4.9 ～ 7.3 3.8 ～ 5.7 |
| 1 | 3131 | 1846 | |||||||||
| 1.6 | 3143 | 2117 | |||||||||
| JXRV-04-6.5 | 6.5 | 0.6 | 0.4～1.6 | 1800 | 3293 | 1930 | 1920 | 19.7 16 11.8 9.2 |
15.52 ～ 21.1 12.6 ～ 17.6 9.3 ～ 12.9 7.3 ～ 10.1 |
7.1 ～ 10.6 5.7 ～ 8.6 4.2 ～ 6.3 3.3 ～ 5 |
8.8 ～ 13.2 6.6 ～ 9.6 4.9 ～ 7.3 3.8 ～ 5.7 |
| 1 | 3331 | 1930 | |||||||||
| 1.6 | 3343 | 2218 | |||||||||
| JXRV-04-7.5 | 7 | 0.6 | 0.4～1.6 | 1800 | 3343 | 2012 | 1920 | 19.7 16 11.8 9.2 |
15.52 ～ 21.1 12.6 ～ 17.6 9.3 ～ 12.9 7.3 ～ 10.1 |
7.1 ～ 10.6 5.7 ～ 8.6 4.2 ～ 6.3 3.3 ～ 5 |
8.8 ～ 13.2 6.6 ～ 9.6 4.9 ～ 7.3 3.8 ～ 5.7 |
| 1 | 3481 | 2012 | |||||||||
| 1.6 | 3493 | 2318 | |||||||||
| JXRV-04-7.5 | 7.5 | 0.6 | 0.4～1.6 | 1800 | 3643 | 2095 | 1920 | 19.7 16 11.8 9.2 |
15.52 ～ 21.1 12.6 ～ 17.6 9.3 ～ 12.9 7.3 ～ 10.1 |
7.1 ～ 10.6 5.7 ～ 8.6 4.2 ～ 6.3 3.3 ～ 5 |
8.8 ～ 13.2 6.6 ～ 9.6 4.9 ～ 7.3 3.8 ～ 5.7 |
| 1 | 3681 | 2095 | |||||||||
| 1.6 | 3693 | 2420 | |||||||||
| JXRV-04-8 | 8 | 0.6 | 0.4～1.6 | 1800 | 3843 | 2178 | 1920 | 19.7 16 11.8 9.2 |
15.52 ～ 21.1 12.6 ～ 17.6 9.3 ～ 12.9 7.3 ～ 10.1 |
7.1 ～ 10.6 5.7 ～ 8.6 4.2 ～ 6.3 3.3 ～ 5 |
8.8 ～ 13.2 6.6 ～ 9.6 4.9 ～ 7.3 3.8 ～ 5.7 |
| 1 | 3881 | 2178 | |||||||||
| 1.6 | 3893 | 2520 | |||||||||
| JXRV-04-8.5 | 8.5 | 0.6 | 0.4～1.6 | 2000 | 3254 | 2230 | 2120 | 21.4 17.4 12.8 9.93 |
16.9 ～ 22.9 13.7 ～ 19.1 10.1 ～ 14 7.9 ～ 10.9 |
7.7 ～ 11.5 6.2 ～ 9.4 4.5 ～ 6.8 3.6 ～ 5.4 |
9.6 ～ 14.3 7.2 ～ 10.4 5.3 ～ 7.9 4.1 ～ 6.2 |
| 1 | 3262 | 2230 | |||||||||
| 1.6 | 3274 | 2913 | |||||||||
| JXRV-04-9.5 | 9 | 0.6 | 0.4～1.6 | 2000 | 3454 | 2282 | 2120 | 21.4 17.4 12.8 9.93 |
16.9 ～ 22.9 13.7 ～ 19.1 10.1 ～ 14 7.9 ～ 10.9 |
7.7 ～ 11.5 6.2 ～ 9.4 4.5 ～ 6.8 3.6 ～ 5.4 |
9.6 ～ 14.3 7.2 ～ 10.4 5.3 ～ 7.9 4.1 ～ 6.2 |
| 1 | 3462 | 2282 | |||||||||
| 1.6 | 3474 | 2983 | |||||||||
| JXRV-04-9.5 | 9.5 | 0.6 | 0.4～1.6 | 2000 | 3654 | 2352 | 2120 | 21.4 17.4 12.8 9.93 |
16.9 ～ 22.9 13.7 ～ 19.1 10.1 ～ 14 7.9 ～ 10.9 |
7.7 ～ 11.5 6.2 ～ 9.4 4.5 ～ 6.8 3.6 ～ 5.4 |
9.6 ～ 14.3 7.2 ～ 10.4 5.3 ～ 7.9 4.1 ～ 6.2 |
| 1 | 3662 | 2352 | |||||||||
| 1.6 | 3674 | 3083 | |||||||||
| JXRV-04-10 | 10 | 0.6 | 0.4～1.6 | 2000 | 3854 | 2440 | 2120 | 21.4 17.4 12.8 9.93 |
16.9 ～ 22.9 13.7 ～ 19.1 10.1 ～ 14 7.9 ～ 10.9 |
7.7 ～ 11.5 6.2 ～ 9.4 4.5 ～ 6.8 3.6 ～ 5.4 |
9.6 ～ 14.3 7.2 ～ 10.4 5.3 ～ 7.9 4.1 ～ 6.2 |
| 1 | 3862 | 2440 | |||||||||
| 1.6 | 3874 | 3213 | |||||||||
| JXRV-04-11 | 11 | 0.6 | 0.4～1.6 | 2400 | 3254 | 3589 | 2520 | 31.1 26.2 18.65 13.4 |
23.2 ～ 30.3 19.5 ～ 27.5 14.5 ～ 21.8 10.4 ～ 14.6 |
10.5 ～ 16.7 8.8 ～ 13.8 6.6 ～ 10.9 4.3 ～ 7.24 |
12.4 ～ 16.2 10.4 ～ 16.2 7.7 ～ 12.6 5.52 ～ 8.76 |
| 1 | 3266 | 3589 | |||||||||
| 1.6 | 3302 | 4766 | |||||||||
| JXRV-04-12 | 12 | 0.6 | 0.4～1.6 | 2400 | 3504 | 3740 | 2520 | 31.1 26.2 18.65 13.4 |
23.2 ～ 30.3 19.5 ～ 27.5 14.5 ～ 21.8 10.4 ～ 14.6 |
10.5 ～ 16.7 8.8 ～ 13.8 6.6 ～ 10.9 4.3 ～ 7.24 |
12.4 ～ 16.2 10.4 ～ 16.2 7.7 ～ 12.6 5.52 ～ 8.76 |
| 1 | 3516 | 3740 | |||||||||
| 1.6 | 3552 | 5009 | |||||||||
| JXRV-04-13 | 13 | 0.6 | 0.4～1.6 | 2400 | 3704 | 3862 | 2520 | 31.1 26.2 18.65 13.4 |
23.2 ～ 30.3 19.5 ～ 27.5 14.5 ～ 21.8 10.4 ～ 14.6 |
10.5 ～ 16.7 8.8 ～ 13.8 6.6 ～ 10.9 4.3 ～ 7.24 |
12.4 ～ 16.2 10.4 ～ 16.2 7.7 ～ 12.6 5.52 ～ 8.76 |
| 1 | 3716 | 3862 | |||||||||
| 1.6 | 3752 | 5204 | |||||||||
| JXRV-04-14 | 14 | 0.6 | 0.4～1.6 | 2400 | 3954 | 4014 | 2520 | 31.1 26.2 18.65 13.4 |
23.2 ～ 30.3 19.5 ～ 27.5 14.5 ～ 21.8 10.4 ～ 14.6 |
10.5 ～ 16.7 8.8 ～ 13.8 6.6 ～ 10.9 4.3 ～ 7.24 |
12.4 ～ 16.2 10.4 ～ 16.2 7.7 ～ 12.6 5.52 ～ 8.76 |
| 1 | 3966 | 4014 | |||||||||
| 1.6 | 4002 | 5446 | |||||||||
| JXRV-04-15 | 15 | 0.6 | 0.4～1.6 | 2400 | 4154 | 4136 | 2520 | 31.1 26.2 18.65 13.4 |
23.2 ～ 30.3 19.5 ～ 27.5 14.5 ～ 21.8 10.4 ～ 14.6 |
10.5 ～ 16.7 8.8 ～ 13.8 6.6 ～ 10.9 4.3 ～ 7.24 |
12.4 ～ 16.2 10.4 ～ 16.2 7.7 ～ 12.6 5.52 ～ 8.76 |
| 1 | 4166 | 4136 | |||||||||
| 1.6 | 4202 | 5680 | |||||||||
