технические характеристики
| тип | Угол гофрирования | Нормальный шаг гофры (мм) | Глубина гофрирования (мм) | Эквивалентный диаметр(mm) | угловое отверстие直径(mm) | Межосевое расстояние углового отверстия(mm) | Размеры (mm) |
Площадь поперечного сечения потока (㎡) | Вес материала (кг) | ||||||
| 304 0.5/0.6 |
316L 0.5/0.6 |
титан 0.5/0.6 |
Хасан 0.6 |
254Mo 0.6 |
никель 0.6 |
Площадь облицовки (㎡) | |||||||||
| FP04 | 57.5°133° | 8.3 | 2.1 | 4.2 | φ30 | 336*65 | 393*122 | 0.000206 | 0.20/0.24 | 0.20/0.24 | 0.11/0.13 | 0.26 | 0.25 | 0.26 | 0.04 |
| FP08 | 57.5°133° | 8.3 | 2.1 | 4.2 | φ30 | 675*65 | 733*122 | 0.000206 | 0.36/0.44 | 0.37/0.44 | 0.21/0.25 | 0.49 | 0.45 | 0.49 | 0.08 |
| FP09 | 676*70 | 744*140 | — | — | — | — | — | — | — | — | |||||
| FP10 | 54°126.5° | 8.93 | 2.34 | 4.68 | φ57 | 494*126 | 598*230 | 0.000448 | 0.56/0.67 | 0.56/0.67 | 0.32/0.38 | 0.76 | 0.7 | 0.76 | 0.1 |
| FP14 | 56°130° | 8.3 | 2 | 4 | φ75 | 590*135 | 700*248 | 0.000451 | 0.69/0.83 | 0.70/0.84 | 0.39/0.47 | 0.93 | 0.86 | 0.93 | 0.14 |
| FP20 | 56°130° | 8.3 | 2 | 4 | φ75 | 819*150 | 929*248 | 0.000451 | — | — | — | — | — | — | 0.2 |
| FP16 | 126.5°54° | 8.93 | 2.34 | 4.68 | φ57 | 694*126 | 798*230 | 0.000448 | 0.74/0.89 | 0.75/0.90 | 0.43/0.51 | 1.01 | 0.94 | 1.01 | 0.16 |
| FP19 | — | — | — | — | — | 650*202 | 800*256 | — | — | — | — | — | — | — | — |
| FP22 | 126.5°54° | 8.93 | 2.34 | 4.68 | φ57 | 894*126 | 998*230 | 0.000448 | 0.93/1.11 | 0.93/1.12 | 0.53/0.64 | 1.26 | 1.17 | 1.26 | 0.22 |
| FP205 | 53°126° | 11 | 2.6 | 5.2 | φ100 | 719*202 | 880*381 | 0.000858 | 1.35/1.62 | 1.36/1.63 | 0.77/0.92 | 1.82 | 1.68 | 1.82 | 0.205 |

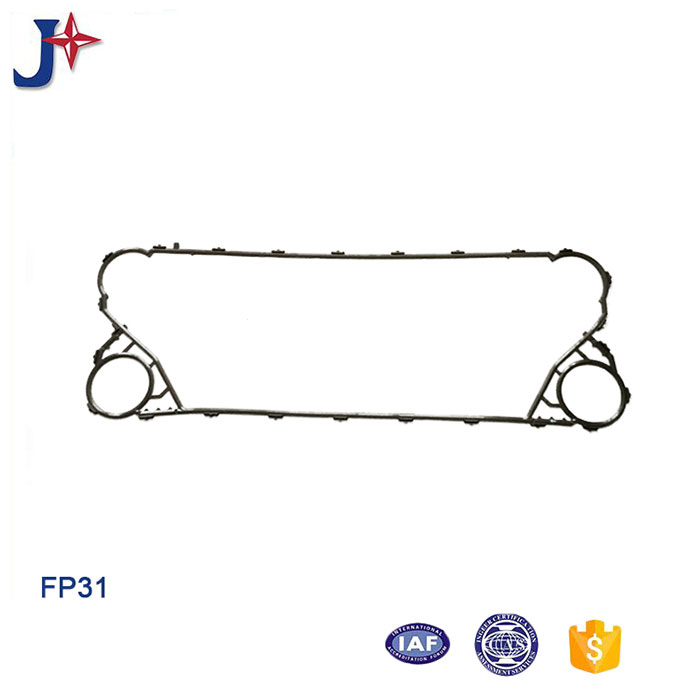

| FP31 | 53°126° | 11 | 2.6 | 5.2 | φ100 | 894*202 | 1055*381 | 0.000858 | 1.62/1.95 | 1.63/1.96 | 0.92/1.11 | 2.19 | 2.03 | 2.19 | 0.31 |
| FP40 | 53°126° | 11 | 2.6 | 5.2 | φ100 | 1141*202 | 1302*381 | 0.000858 | 2.00/2.40 | 2.02/2.42 | 1.14/1.37 | 2.7 | 2.5 | 2.7 | 0.4 |
| FP50 | 53°126° | 11 | 2.6 | 5.2 | φ100 | 1388*202 | 1549*381 | 0.000858 | 2.38/2.86 | 2.40/2.87 | 1.35/1.62 | 3.21 | 2.97 | 3.21 | 0.5 |
| FP41 | 54°126° | 12.5 | 3 | 6 | φ150 | 941.5*290 | 1156*505 | 0.001368 | 2.35/2.82 | 2.36/2.84 | 1.34/1.60 | 3.16 | 2.93 | 3.16 | 0.41 |

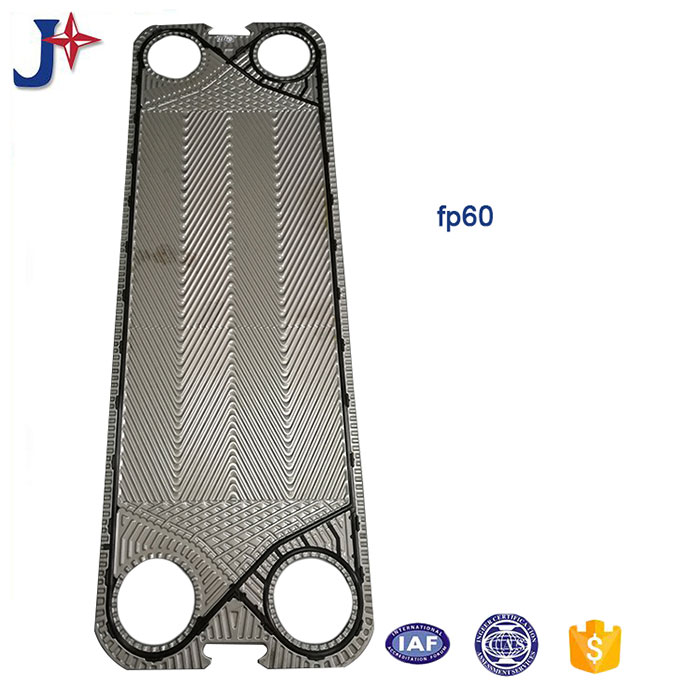

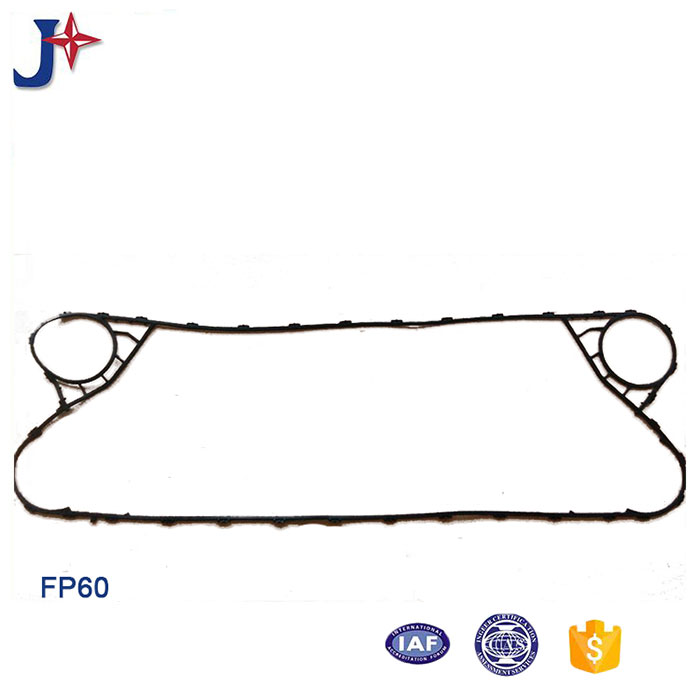

| FP60 | 54°126° | 12.5 | 3 | 6 | φ150 | 1306*290 | 1521*505 | 0.001368 | 3.08/3.7 | 3.10/3.73 | 1.75/2.11 | 4.15 | 3.85 | 4.15 | 0.6 |
| FP80 | 54°126° | 12.5 | 3 | 6 | φ150 | 1671*290 | 1886*505 | 0.001368 | 3.82/4.59 | 3.85/4.62 | 2.17/2.61 | 5.15 | 4.77 | 5.15 | 0.8 |
ДЕМОНСТРАЦИЯ ПРОДУКТА
Постоянно сохраняя на складе наиболее часто используемые пластины, мы можем предложить немедленную отгрузку по большинству запросов.Наши сроки выполнения работ и цена не имеют аналогов в отрасли.
Мы гарантируем на каждую проданную пластину равный или более длительный гарантийный срок по сравнению с оригинальным производителем.Предлагаемые нами модели могут заменить всемирно известных производителей.
ПОДРОБНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ
1./ РАЗНООБРАЗНЫЕ МОДЕЛИ ПЛАСТИН /
У нас есть почти 150 моделей съемных пластинчатых теплообменников. Угол наклона пластины различается между высоким и низким тета, шеврон разделен неглубокой канавкой.глубокая канавка и сверхглубокая канавка, которые могут быть собраны в узкопроходные PHE, широкопроходные PHE и сверхширокопроходные PHE для применения в различных областях и жидкостях.
2./ УНИКАЛЬНЫЙ ДИЗАЙН ПЛАСТИНЫ /
Мы разрабатываем эффективные теплопередающие пластины на основе сверхтонкого цифрового метода точных измерений и испытаний.Уникальные шевроны пластин наряду с разумной конструкцией формы для формования пластин повышают эффективность теплопередачи.
3./ДИЗАЙН МИКСА/
Плиты Success с H theta и L theta, которые позволяют достичь оптимальной конструкции тепловой смеси.Более высокие показатели теплопередачи и перепад давления.
Более низкие показатели теплопередачи и перепад давления.
сопутствующие товары
УПАКОВКА И ДОСТАВКА
ПРОФИЛЬ КОМПАНИИ
Основана в 2010 году.Shanghai Jiangxing Chemical Equipment Co., Ltd. расположена в Шанхае, Китай. Мы специализируемся на производстве серии пластинчатых теплообменников, полностью сварных теплообменников,теплообменных блоков, заменителей пластин и прокладок, паяных пластинчатых теплообменников. Наши пластинчатые теплообменники отличаются надежностью по качеству и не уступают продукции известных мировых производителей. Мы также поставляем высококачественные прокладки для теплообменников OEM (EPDM, NBR и VITON) и пластины для теплообменников (нержавеющая сталь, титан, Хастеллой) для обычного обслуживания пластинчатых теплообменников.
ЗАВОДСКАЯ ВЫСТАВКА
ВЫСТАВКА И КЛИЕНТ
СЕРТИФИКАТЫ
НАШИ УСЛУГИ
ПРЕДПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
1.Запрос и консультационная поддержка.
2.Поддержка тестирования образцов.
3.Посетите наш завод.
ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
1.Обучение установке машины, обучение использованию машины.
2.Инженеры, доступные для обслуживания оборудования за рубежом.
FAQ
1.Могу ли я получить ваши образцы?
Да, мы можем предоставить вам образцы для проверки нашего качества.
2. Сколько у вас времени на поставку необходимых мне продуктов?
обычно 7 рабочих дней. это зависит от количества, которое вы запрашиваете.
3.Do у вас есть собственный завод?
Да, добро пожаловать на наш завод и проверьте нашу продукцию.
4. Какова гарантия на вашу продукцию?
Мы предоставляем гарантию на один год на все проданные нами товары.
5.Какие условия оплаты вы принимаете?
Торговое обеспечение / TT/ аккредитив/ Western Union
