технические характеристики
| тип | Угол гофрирования | Нормальный шаг гофры (мм) | Глубина гофрирования (мм) | Эквивалентный диаметр(mm) | угловое отверстие(mm) | Межосевое расстояние углового отверстия(mm) | Размеры (mm) |
Площадь поперечного сечения потока (㎡) | Вес материала (кг) | ||||||
| 304 0.5/0.6 |
316L 0.5/0.6 |
титан 0.5/0.6 |
Хасан 0.6 |
254Mo 0.6 |
никель 0.6 |
Площадь облицовки (㎡) | |||||||||
| FH17 | 60°120° | 11.15 | 3 | 6 | φ74 | 800*150 | 920*271 | 0.000694 | 1.10/1.32 | 1.11/1.33 | 0.64/0.76 | 1.51 | 1.39 | 1.51 | 0.17 |

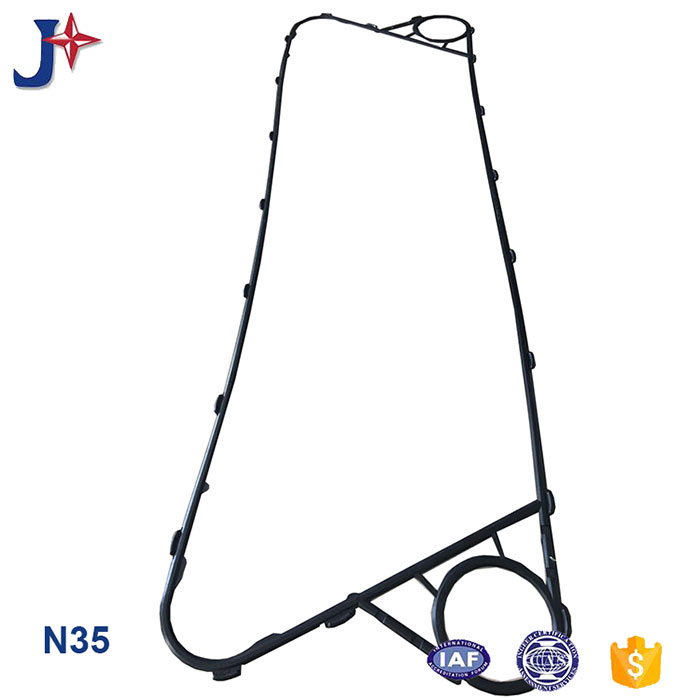

| FN35 | 60°120° | 9.09 | 2.8 | 5.6 | φ85 | 1069*238 | 1203*317 | 0.000924 | 1.81/2.18 | 1.82/2.19 | 1.04/1.25 | 2.47 | 2.28 | 2.47 | 0.35 |
| A055 | 60°120° | 11.5 | 3.2 | 6.4 | φ150 | 1057*380 | 1217*595 | 0.001712 | — | — | — | — | — | — | 0.55 |
| A085 | 60°120° | 11.5 | 3.2 | 6.4 | φ150 | 1531*380 | 1745*595 | 0.001712 | — | — | — | — | — | — | 0.85 |
| A145 | 60°120° | 11.5 | 3.2 | 6.4 | φ150 | 2479*380 | 2693*595 | 0.001712 | — | — | — | — | — | — | 1.45 |
| J185 | 60°120° | 10.4 | 3 | 6 | φ229 | 2415*465 | 2692*746 | 0.002085 | 8.33/10 | 8.38/10.1 | 4.74/5.69 | 11.3 | 10.39 | 11.3 | 1.85 |
| J107 | 60°120° | 10.4 | 3 | 6 | φ229 | 1477.5*465 | 1755*746 | 0.002085 | 5.24/6.27 | 5.27/6.31 | 2.98/3.57 | 7.1 | 6.51 | 7.1 | 1.07 |
| J092 | 60°120° | 10.4 | 3 | 6 | φ229 | 1290*465 | 1567*746 | 0.002085 | 4.68/5.64 | 4.71/5.67 | 2.67/3.21 | 6.32 | 5.86 | 6.32 | 0.92 |
| J060 | 60°120° | 10.4 | 3 | 6 | φ229 | 915×465 | 1192*746 | 0.002085 | 3.57/4.29 | 3.60/4.31 | 2.03/2.44 | 4.81 | 4.45 | 4.81 | 0.6 |
| Q080 | 60°120° | 10 | 3 | 6 | φ118 | 1757*310 | 1944*496 | 0.001323 | — | — | — | — | — | — | 0.8 |
| Q055 | 60°120° | 10 | 3 | 6 | φ118 | 1217*310 | 1394*496 | 0.001323 | — | 2.8 | — | — | — | — | 0.55 |
| Q030 | 60°120° | 10 | 3 | 6 | φ118 | 722*310 | 899*496 | 0.001323 | — | — | — | — | — | — | 0.3 |
| SR2 | — | — | — | — | — | 180*700 | 838*300 | — | — | — | — | — | — | — | — |
| N25 | — | — | — | — | — | — | 930*373 | — | — | — | — | — | — | — | — |
| K34 | — | — | — | — | — | 832.5*310 | 1010*487 | — | — | — | — | — | — | — | — |
ДЕМОНСТРАЦИЯ ПРОДУКТА
Постоянно сохраняя на складе наиболее часто используемые пластины, мы можем предложить немедленную отгрузку по большинству запросов.Наши сроки выполнения работ и цена не имеют аналогов в отрасли.
Мы гарантируем на каждую проданную пластину равный или более длительный гарантийный срок по сравнению с оригинальным производителем.Предлагаемые нами модели могут заменить всемирно известных производителей.
ПОДРОБНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ
1./ РАЗНООБРАЗНЫЕ МОДЕЛИ ПЛАСТИН /
У нас есть почти 150 моделей съемных пластинчатых теплообменников. Угол наклона пластины различается между высоким и низким тета, шеврон разделен неглубокой канавкой.глубокая канавка и сверхглубокая канавка, которые могут быть собраны в узкопроходные PHE, широкопроходные PHE и сверхширокопроходные PHE для применения в различных областях и жидкостях.
2./ УНИКАЛЬНЫЙ ДИЗАЙН ПЛАСТИНЫ /
Мы разрабатываем эффективные теплопередающие пластины на основе сверхтонкого цифрового метода точных измерений и испытаний.Уникальные шевроны пластин наряду с разумной конструкцией формы для формования пластин повышают эффективность теплопередачи.
3./ДИЗАЙН МИКСА/
Плиты Success с H theta и L theta, которые позволяют достичь оптимальной конструкции тепловой смеси.Более высокие показатели теплопередачи и перепад давления.
Более низкие показатели теплопередачи и перепад давления.
сопутствующие товары
УПАКОВКА И ДОСТАВКА
ПРОФИЛЬ КОМПАНИИ
Основана в 2010 году.Shanghai Jiangxing Chemical Equipment Co., Ltd. расположена в Шанхае, Китай. Мы специализируемся на производстве серии пластинчатых теплообменников, полностью сварных теплообменников,теплообменных блоков, заменителей пластин и прокладок, паяных пластинчатых теплообменников. Наши пластинчатые теплообменники отличаются надежностью по качеству и не уступают продукции известных мировых производителей. Мы также поставляем высококачественные прокладки для теплообменников OEM (EPDM, NBR и VITON) и пластины для теплообменников (нержавеющая сталь, титан, Хастеллой) для обычного обслуживания пластинчатых теплообменников.
ЗАВОДСКАЯ ВЫСТАВКА
ВЫСТАВКА И КЛИЕНТ
СЕРТИФИКАТЫ
OUR SERVICES
ПРЕДПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
1.Запрос и консультационная поддержка.
2.Поддержка тестирования образцов.
3.Посетите наш завод.
ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
1.Обучение установке машины, обучение использованию машины.
2.Инженеры, доступные для обслуживания оборудования за рубежом.
FAQ
1.Могу ли я получить ваши образцы?
Да, мы можем предоставить вам образцы для проверки нашего качества.
2. Сколько у вас времени на поставку необходимых мне продуктов?
обычно 7 рабочих дней. это зависит от количества, которое вы запрашиваете.
3.Do у вас есть собственный завод?
Да, добро пожаловать на наш завод и проверьте нашу продукцию.
4. Какова гарантия на вашу продукцию?
Мы предоставляем гарантию на один год на все проданные нами товары.
5.Какие условия оплаты вы принимаете?
Торговое обеспечение / TT/ аккредитив/ Western Union
